Векторное управление двигателем

Главная идея векторного управления заключается в том, чтобы контролировать не только величину и частоту напряжения питания, но и фазу. Другими словами контролируется величина и угол пространственного вектора [1]. Векторное управление в сравнении со скалярным обладает более высокой производительностью. Векторное управление избавляет практически от всех недостатков скалярного управления.

Преимущества векторного управления:
• высокая точность регулирования скорости;
• плавный старт и плавное вращение двигателя во всем диапазоне частот;
• быстрая реакция на изменение нагрузки: при изменении нагрузки практически не происходит изменения скорости;
• увеличенный диапазон управления и точность регулирования;
• снижаются потери на нагрев и намагничивание, повышается КПД электродвигателя.

К недостаткам векторного управления можно отнести:
• необходимость задания параметров электродвигателя;
• большие колебания скорости при постоянной нагрузке;
• большая вычислительная сложность.

Общая функциональная схема векторного управления

Общая блок-диаграмма высокопроизводительной системы управления скорости бесщеточного двигателя переменного тока показана на рисунке выше. Основой схемы являются контуры контроля магнитного потокосцепления и момента вместе с блоком оценки, который может быть реализован различными способами. При этом внешний контур управления скоростью в значительной степени унифицирован и генерирует управляющие сигналы для регуляторов момента М^* и магнитного потокосцепления Ψ^* (через блок управления потоком). Скорость двигателя может быть измерена датчиком (скорости / положения) или получена посредством оценщика, позволяющего реализовать бездатчиковое управление.

Классификация методов векторного управления

Начиная с семидесятых годов двадцатого века было предложено множество способов управления моментом. Не все из них нашли широкое применение в промышленности. Поэтому, в данной статье рассматриваются только самые популярные методы управления. Обсуждаемые методы контроля момента представлены для систем управления асинхронными двигателями и синхронными двигателями с постоянными магнитами с синусоидальной обратной ЭДС.

Существующие методы управления моментом могут быть классифицированы различным способом.

Чаще всего методы управления моментом разделяют на следующие группы:
• линейные (ПИ, ПИД) регуляторы;
• нелинейные (гистерезисные) регуляторы.

Среди векторного управления наиболее широко используются полеориентированное управление (FOC - field oriented control) и прямое управление моментом (DTC - direct torque control).

Линейные регуляторы момента

Линейные регуляторы момента работают вместе с широтно-импульсной модуляцией (ШИМ) напряжения. Регуляторы определяют требуемый вектор напряжения статора усредненный за период дискретизации. Вектор напряжения окончательно синтезируется методом ШИМ, в большинстве случаев используется пространственно векторная модуляция (ПВМ). В отличие от нелинейных схем управления моментом, где сигналы обрабатываются по мгновенным значениям, в линейных схемах контроля момента, линейный регулятор (ПИ) работает с значениями усредненными за период дискретизации. Поэтому частота выборки может быть уменьшена с 40 кГц у нелинейных регуляторов момента до 2-5 кГц в схемах линейных регуляторов момента.

К группе линейных регуляторов относят следующие методы управления моментом:
• полеориентированное управление (ПОУ, англ. field oriented control, FOC);
• прямое управление моментом с пространственно векторной модуляцией напряжения (ПУМ-ПВМ, англ. direct torque control with voltage space vector modulation, DTC-SVM);
• прямое управление моментом с пространственно векторной модуляцией потока (ПУМ-ПВМП, англ. direct torque control with flux vector modulation, DTC-FVM).

Полеориентированное управление

Полеориентированное управление, предложенное в 1970 году Блашке [3] и Хассе [4] основано на аналогии с механически коммутируемым коллекторным двигателем постоянного тока с независимым возбуждением. В этом двигателе разделены обмотки возбуждения и якоря, потокосцепление контролируется током возбуждения индуктора, а момент независимо управляется регулировкой тока якоря. Таким образом, токи потокосцепления и момента электрически и магнитно разделены.

Общая функциональная схема бездатчикового полеориентированного управления¹

С другой стороны бесщеточные электродвигатели переменного тока (АДКР, СДПМ) чаще всего имеют трехфазную обмотку статора, и вектор тока статора I_s используется для контроля и потокосцепления и момента. Таким образом, ток возбуждения и ток якоря объединены в вектор тока статора и не могут контролироваться раздельно. Разъединение может быть достигнуто математически - разложением мгновенного значения вектора тока статора I_s на две компоненты: продольную составляющую тока статора I_sd (создающую поле) и поперечную составляющую тока статора I_sq (создающую момент) во вращающейся dq системе координат ориентированной по полю ротора (R-FOC – rotor flux-oriented control) - рисунок выше. Таким образом, управление бесщеточным двигателем переменного тока становится идентичным управлению КДПТ с независимым возбуждением и может быть осуществлено используя инвертер ШИМ с линейным ПИ регулятором и пространственно-векторной модуляцией напряжения.

Мгновенные значения токов статора преобразовываются к dq вращающейся системе координат с помощью преобразования Парка αβ/dq, для выполнения которого также требуется информации о положении ротора. Поле контролируется через продольную составляющую тока I_sd, в то время как момент контролируется через поперечную составляющую тока I_sq. Обратное преобразование Парка (dq/αβ), математический модуль преобразования координат, позволяет вычислить опорные составляющие вектора напряжения V_sα^* и V_sβ^*.

Формы сигналов на разных этапах преобразования

Для определения положения ротора используется либо датчик положения ротора установленный в электродвигателе либо реализованный в системе управления бездатчиковый алгоритм управления, который вычисляет информацию о положении ротора в режиме реального времени на основании тех данных, которые имеются в системе управления.

Прямое управление моментом с пространственно векторной модуляцией

• Прямое управление моментом с пространственно векторной модуляцией напряжения
• Прямое управление моментом с пространственно векторной модуляцией потока

Прямое управление моментом с пространственно векторной модуляцией осуществляется в прямоугольной системе координат ориентированной по полю статора, следовательно для данного управления не требуется информация о положении ротора.

В частности данный метод реализует бездатчиковое управление синхронным электродвигателем с постоянными магнитами во всем диопазоне скоростей, включая низкую скорость, без необходимости накладывать высокочастотный сигнал и изменять конструкцию ротора, как это делается в бездатчиковом полеориентированном управлении электродвигателем с постоянными магнитами.

Прямое управление моментом с пространственно векторной модуляцией напряжения

Блок-схема прямого управления моментом с пространственно векторной модуляцией с регулировкой момента и потокосцепления с обратной связью работающей в прямоугольной системе координат ориентированной по полю статора представлена на рисунке ниже. Выходы ПИ регуляторов момента и потокосцепления интерпретируются как опорные составляющие напряжения статора V_ψ^* и V_M^* в системе координат dq ориентированной по полю статора (англ. stator flux-oriented control, S-FOC). Эти команды (постоянные напряжения) затем преобразуются в неподвижную систему координат αβ, после чего управляющие значения V_sα^* и V_sβ^* поступают на модуль пространственно векторной модуляции.

Функциональная схема прямого управления моментом с пространственно векторной модуляцией напряжения

Обратите внимание, что данная схема может рассматриваться как упрощенное управление ориентированное по полю статора (S-FOC) без контура управления током или как классическая схема прямого управления моментом с таблицей включения (ПУМ-ТВ, англ. switching table DTC, ST DTC) в которой таблица включения заменена модулятором (ПВМ), а гистерезисный регулятор момента и потока заменены линейными ПИ регуляторами.

В схеме прямого управления моментом с пространственно векторной модуляцией (ПУМ-ПВМ) момент и потокосцепление напрямую управляются в замкнутом контуре, поэтому необходима точная оценка потока и момента двигателя. В отличии от классического алгоритма гистерезисного прямого управления моментом, ПУМ-ПВМ работает на постоянной частоте переключения. Это значительно повышает характеристики системы управления: уменьшает пульсации момента и потока, позволяет уверенно запускать двигатель и работать на низких оборотах. Но при этом снижаются динамические характеристики привода.

Прямое управление моментом с пространственно векторной модуляцией потока

Прямое управление моментом с пространственно векторной модуляцией потока представляет собой упрощенный вариант схемы прямого управления моментом с пространственно векторной модуляцией напряжения. В данном случае при управлении не осуществляется преобразование из неподвижной системы координат во вращающуюся (αβ -> dq).

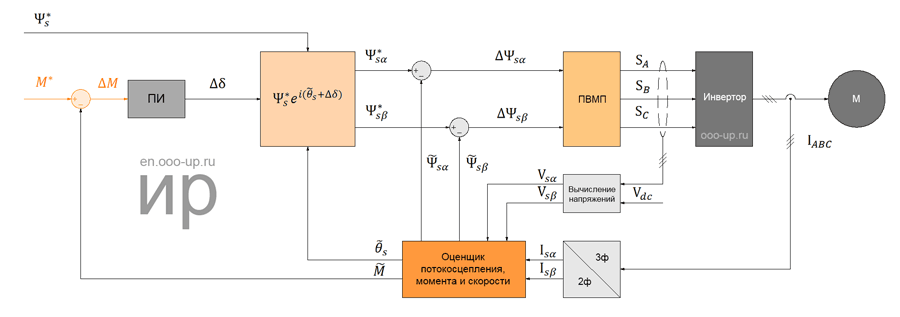

Функциональная схема прямого управления моментом с пространственно векторной модуляцией потока

Для управления моментом электродвигателя используется ПИ регулятор контролирующий приращение угла крутящего момента Δδ при заданном изменении крутящего момента ΔM на входе. Использование ПИ регулятора обусловлено тем, что связь между изменением крутящего момента ΔM и приращением угла крутящего момента Δδ сложна и нелинейна [7]. Затем приращение угла момента Δδ добовляется к углу вектора потока статора θ_s в прямоугольной системе координат ориентированной по полю статора α, β, чтобы вычислить управляющий вектор потока статора ψ_s^*. Полученное значение управляющего вектора потока статора сравнивается с оцененным потоком после чего полученная разница Δψ_s используется блоком ПВМП для рассчета управляющего вектора напряжения статора и вычисления состояний включения ключей инвертора [8]. В данной схеме благодаря наличию цикла управления потоком статора используемого для вычисления Δψ_s, использование ПИ регулятора потока не требуется.

Нелинейные регуляторы момента

Представленная группа регуляторов момента отходит от идеи преобразования координат и управления по аналогии с коллекторным двигателем постоянного тока, являющегося основой для полеориентированного управления. Нелинейные регуляторы предлагают заменить раздельное управление на непрерывное (гистерезисное) управление, которое соответствует идеологии работы (включено-выключено) полупроводниковых устройств инвертора.

В сравнении с полеориентированным управлением схемы прямого управления моментом имеют следующие характеристики:

К группе нелинейных регуляторов момента относят:
• прямое управление моментом с таблицей включения (ПУМ);
• прямое самоуправление (ПСУ);
• адаптивное прямое управление моментом;
• нейронные сети;
• регуляторы с нечеткой логикой.

Прямое управление моментом

Впервые метод прямого управления моментом с таблицей включения был описан Такахаси и Ногучи в статье IEEJ представленной в сентябре 1984 года и позже в статье IEEE опубликованной в сентябре 1986 года [5]. Схема классического метода прямого управления моментом (ПУМ) на много проще, чем у метода управления по полю (ПОУ), так как не требуется преобразования систем координат и измерения положения ротора. Схема метода прямого управления моментом (рисунок ниже) содержит оценщик момента и потокосцепления статора, гистерезисные компараторы момента и потокосцепления, таблицу включения и инвертор.

Принцип метода прямого управления моментом заключается в выборе вектора напряжения для одновременного управления и моментом и потокосцеплением статора. Измеренные токи статора и напряжение инвертора используются для оценки потокосцепления и момента. Оцененные значения потокосцепления статора и момента сравниваются с управляющими сигналами потокосцепления статора ψ_s^* и момента двигателя M^* соответственно посредством гистерезисного компаратора. Требуемый вектор напряжения управления электродвигателем выбирается из таблицы включения исходя из оцифрованных ошибок потокосцепления d_Ψ и момента d_M генерируемых гистерезисными компараторами, а также исходя из сектора положения вектора потокосцепления статора полученного исходя из его углового положения . Таким образом, импульсы S_A, S_B и S_C для управления силовыми ключами инвертора генерируются посредством выбора вектора из таблицы.

Классическая схема прямого управления моментом с таблицей включения с датчиком скорости

Характерные черты схемы ПУМ-ТВ:
• синусоидальные формы потокосцепления и токов статора с коэффициентом гармоник определяемым зоной гистерезиса (зоной нечувствительности) регуляторов потокосцепления и момента;
• отличная динамика момента;
• зоны гистерезиса потокосцепления и момента определяют частоту переключения инвертора, которая изменяется с изменением синхронной скорости и изменением нагрузки [2].

Имеется множество вариаций классической схемы ПУМ-ТВ нацеленых на улучшение пуска, условий перегрузки, работы на очень низких скоростях, уменьшение пульсаций момента, работу на переменной частоте переключения и уменьшение уровня шумов.

Недостатком классического метода прямого управления моментом является наличие высоких пульсаций тока и момента в установившемся состоянии. Проблема устраняется повышением рабочей частоты инвертора выше 40кГц, что увеличивает общую стоимость системы управления [1].

Прямое сомоуправление

Заявка на патент метода прямого самоуправления была подана Депенброком в октябре 1984 года [6]. Блок схема прямого самоуправления показана ниже.

Основываясь на командах потокосцепления статора ψ_s^* и текущих фазовых составляющих ψ_sA, ψ_sB и ψ_sC компараторы потокосцепления генерируют цифровые сигналы d_A, d_B и d_C, которые соответствуют активным состояниям напряжений (V₁ – V₆). Гистерезисный регулятор момента имеет на выходе сигнал d_M, который определяет нулевые состояния. Таким образом, регулятор потокосцепления статора задает отрезок времени активных состояний напряжений, которые перемещают вектор потокосцепления статора по заданной траектории, а регулятор момента определяет отрезок времени нулевых состояний напряжений, которые поддерживают момент электродвигателя в определенном гистерезисом поле допуска.

Схема прямого самоуправления

Характерными особенностями схемы прямого самоуправления являются:
• несинусоидальные формы потокосцепления и тока статора;
• вектор потокосцепления статора перемещается по шестиугольной траектории;
• нет запаса по напряжению питания, возможности инвертора используются полностью;
• частота переключения инвертора ниже чем у прямого управления моментом с таблицей включения;
• отличная динамика в диапазонах постоянного и ослабленного поля.

Заметьте, что работа метода прямого самоуправления может быть воспроизведена с помощью схемы ПУМ-ТВ при ширине гистерезиса потока 14%.
